راه اندازی سرویس FTTH بر روی مودم های ONT

با توجه به اینکه زیر ساخت های مخابرات به صورت فیبر نوری شده اند سرویس FTTH بسیار مورد استفاده قرار می گیرد یکی از این مودم های ONT مودم هواوی 8245 است که یک ورودی فیبر نوری دارد که اگر به درستی نصب شود چراغ PON آن روشن ثابت می شود که این چراغ به این معناست ارتباط کامل با مرکز دیتای مخابرات را داریم

ONT مخفف چیست

ONT مخفف Optical Network Terminal

مودم هواوی فیبر نوری
مودم هواوی فیبر نوری

مودم هواوی دو تا پورت FXS دارد که می تواند خط SIP مخابرات را به خط انالوگ تبدیل کند و همچنین می تواند اینترنت را راه اندازی کند یعنی با PPOE فعال می شود

PPOE

PPOE برای اینترنت است

IPOE

IPOE برای خطوط SIP است

توجه کنید در صورتی که خط SIP مخابرات خریداری کرده اید و این خط ها بیشتر از دو تا باشد برای تبدیل خط SIP مخابرات به خط انالوگ باید از یک گت وی جدا گانه استفاده کنیم که کار و راه اندازی GET WAY ها را هم توضیح داده ام

خط SIP بر روی یک سرور یا یک سانترال پاناسونیک تحت شبکه به طور کامل راه اندازی می شود

برای این نوع مودم ما باید دو تا VLAN بسازیم یک VLAN 703 و VLAN 803

که VLAN 703 برای خط تلفن است و VLAN 803 برای اینترنت است

راه اندازی سرویس FTTH و تنظیمات مودم هواوی hg8245h|مودم ONT


کانکشن اینترنت PPOE

در سربرگ WAN برای ساخت کانکشن اینترنت گزینه NEW را میزنیم و باید تیک ENABLE WAN را بزنیم و دکمه رادیوی را روی حالت PPOE قرار می دهیم و ENCAPSULATION را روی ROUT WAN قرار می دهیم

ENCAPSULATION : ROUT WAN

چون می خواهیم عملیات روتیگ را خود مودم انجام دهد VLAN اینترنت در منطقه ما 803 است در هر منطقه VLAN فرق می کند که باید از مخابرات ویلن را بگیرید

در قسمت USER NAME :

PASSWORD:

یوزر نیم و پسوردی که از مخابرات گرفتیم را تایپ می کنیم و حتما باید به حروف بزرگ و کوچیک دقت کنیم

فعال سازی VLAN

مهمترین قسمت در اینجا فعال سازی LAN است که LAN 1 و LAN 2 را فعال می کنیم برای اینترنت یعنی سیستم های که به LAN 1 و LAN 2 متصل می شوند از DHCP مودم ایپی می گیرند

توجه کنید که کانکشن اینترنت بر روی LAN 1 و LAN 2 فعال می کنیم و این LAN ها بریج هستند

و کانکشن VOIP که می سازیم برای خطوط تلفن هستند که خط SIP مخابرات به خط انالوگ تبدیل شده است و روی پورت TEL 1 و TEL 2 است

فعال سازی خط SIP تلفن

در سربرگ WAN دو تا کانکشن می سازیم در مرحله اول کانکشن خط SIP را می سازیم و کانکشن بعدی اینترنت است در سر برگ WAN ابتدا گزینه NEW و تیک Enable WAN را فعال می کنیم و ENCAPSULATION را روی IPOE قرار می دهیم

IPOE

IPOE برای خطوط SIP است

برای اینکه خط SIP را فعال کنیم باید دکمه IPOE را بزنیم


در ادامه PROTOCOL TYPE را روی IPV4 قرار می دهیم و حتما باید WAN MODE را روی ROOT WAN قرار دهیم

WAN MODE :ROUT WAN

ROUT WAN برای زمانی است که ما بخواهیم تمام کانفیگ ها روی خود مودم قرار بگیرد

اگر بخواهیم تمام کانفیگ ها و روت ها را بر روی یک سرور دیگر قرار دهیم باید مودم را در حالت بریج BRIDGE قرار دهیم BR0

که کاری به بریج نداریم در حال حاضر

گزینه SERVICE TYPE را روی VOIP قرار می دهیم و VLAN را فعال می کنیم توجه کنید

تمام فیبر هایی که از سمت مخابرات به سمت مشترکین می آید توی VLAN هستند در کل هر منطقه ای یا هر شهرستانی VLAN خودش را دارد کلا هر منطقه VLAN اش متفاوت است برای اینکه VLAN منطقه خود را بدانید باید با مخابرات تماس برقرار کنید

پس برای کانکشن خط SIP باید از مخابرات VLAN را سوال کنیم مثلا مرکزی که ما هستیم منطقه 1 تهران VLAN 703 اختصاص داده شده برای VLAN خطوط SIP و 803 برای اینترنت

مودم هایی که خود مخابرات کانفیگ می کند این اطلاعات خودشون کانفیگ می کنند و شما از اطلاعات استفاده کنید

IP را روی حالت استاتیک قرار می دهیم

از مخابرات IP استاتیک و یک سابنت مسک و یک دیفالت گت وی هم به ما می دهد و همراه با یوزر نیم و پسورد و ایپی مخابرات SIP SERVER

APPLY و OK را می زنیم


راه اندازی سرویس FTTH و تنظیمات مودم هواوی hg8245h|مودم ONT

وارد سربرگ VOICE می شویم اطلاعات را بر روی FXS که مودم دارد را کانفیگ می کنیم ایپی SIP سرور را که از مخابرات گرفتیم در قسمت ADDRESS OF PRIMARY PROXY SERVER وارد می کنیم

ADDRESS OF PRIMARY PROXY SERVER:IP SIP SERVER

همان ایپی مخابرات

یک یوزر می سازیم توجه کنید یوزر نیم و AUTENTICAT USER هر دو شون یکی هستند و یوزر نیم و پسورد را با رعایت حروف بزرگ و کوچک تایپ می کنیم معمولا یوزر نیم شماره خط ما است

SIGNAL PORT و MEDIA PORT را روی WAN که ساختیم قرار می دهیم و APPLY می زنیم

برای اینکه بهتر متوجه شویم گفتیم در سربرگ VOICE باید ایپی SIP SERVER را وارد کنیم و سیگنال پورت و مدیا پورت را روی کانکشنی که ساختیم فعال می کنیم و یوزر PASSخط SIP را روی FXS 1 قرار می دهیم و اگر دوتا خط بیشتر خواستیم باید از دیوایس های جدا گت وی ها استفاده کنیم که طریقه کانفیگ را هم توضیح دادم

بعد از فعال سازی باید چراغ TEL1 فعال و ثابت شود و به این معناست که خط SIP مخابرات به انالوگ تبدیل شده است

کانال اموزشی شبکه

برای اموزش های بیشتر وارد کانال شبکه شوید


بازه سیگنال مودم های ONT | RX TX

بازه سیگنال دهی این مودم ها باید

RX -27 to -8 dBm

بین -27 تا -8 باشد

و برای TX باید بین

0.5 to 5 dBm

نیم تا 5

بازه سیگنال مودم های فیبر نوری
بازه سیگنال مودم های فیبر نوری

اگر بازه کمتر از این مقدار بود باید کابل فیبر نوری را عوض کنید ممکنه کابل ضربه یا شکستگی داشته باشد که شما با دستگاه لیزر می توانید کابل فیبر را بررسی کنید

توجه کنید که اشعه لیزر مخصوص فیبر نوری خطرناک و سرطان زا است


فعال سازی lan مودم فیبر نوری

برای فعال سازی lan ها باید به منوی lan رفته و تیک lan را فعال نمایید تا بتوانید lan ها را بایند کنید

bind lan
lan

بک آپ گیری از کانفیگ های مودم ont

برای بک اپ گیری از تنظیمات کانفیگ های مودم ابتدا به قسمت system tools رفته و گزینه Download Configuration File

را بزنید

تمامی تنظیمات مودم را می توانید در یک پوشه ذخیره کنید و در موقع نیاز این تنیمات را برگردانید و برگرداندن کانفیگ های مودم گزینه upload را انتخاب می کنیم و فایل که قبلا save شده را انتخاب و گزینه upload را میزنیم

backup ont
backup ont

نصب صحیح مودم فیبر

نصب صحیح مودم فیبر چراغ PON باید ثابت شود که در دیوایس OLT باید تعریف شود

راه اندازی سرویس FTTH و تنظیمات مودم هواوی hg8245h|مودم ONT
راه اندازی سرویس FTTH و تنظیمات مودم هواوی hg8245h|مودم ONT

تفاوت ONT با ONU

در مودم ont یک پچ کورد sc به sc دارد که یک طرف آن APC و به رنگ سبز است و یک طرف دیگر آن UPC که به رنگ آبی است که در طرف APC به صورت معرب هست و UPC صاف

ip spc چیست

ip مخابرات است


defult rout

دیفالت روت rout را برای اینترنت قرار می دهیم یعنی هر ایپی با هر سابنت مسک وصل شد بتواند از اینترنت استفاده کند

defult rout
defult rout

rout

از تب rout گزینه atatic rout configuration را انتخاب می کنید

در تب rout یک ایپی را هدایت کنیم به مقصد خاصی

توجه کنید 4 تا 255 می شود همان آیپی

rout
rout

نوشتن روت

مودم اولین کار چک می کند که تیک هیچ lan لنی به wan خاصی نخورده باشه بعد سراغ روت می رود مثلا ون wan مخابرات که 703 هست یا 701 در هر منطقه فرق می کند wan 703 به lan 1 خورده و این lan به سرور ویپ متصل هست اگر این تیک خورده باشد سرور ویپ ارتباط با ایپی مخابرات دارد و اگر تیک ان فعال نباشد و روتی هم نداشته باشد اتصال به مخابرات امکان پذیر نیست اگر روت بنویسم کافی است

وقتی روتی می نویسم یعنی اگر می خواهید به سمت این ایپی بروید از این 703 wan بروید

مثلا اگر ایپی مخابرات 10.105.20.134 باشد ما باید در روت بنویسم

10.105.20.134

subnet mask 255.255.255.255

تیک را فعال می کنیم wan 703

نکات مهم

اگر شما یک WAN703 داشته باشید مثلا تیک lan1 فعال کردید و این lan روی یک703 wan ست شده است یعنی ترافیک این lan فقط از wan 703 عبور کند

حالا اگر یک wan دیگه ای ساختیم مثلا 600 و تیک lan 1 را فعال کردیم براش به صورت اتوماتیک از اون wan 703 بیرون می آید و روی اون ون قبلی کار نمی کند

توجه کنید وقتی هیچ تیکی نخورده باششد از روتینگ تیبل استفاده می کند


WLAN

به معنی wireles lan می باشد و با vlan فرق می کند


port forwarding در مودم

port forwarding در مودم
port forwarding در مودم
مودم هواوی hg8245h|مودم ONT
مودم هواوی hg8245h|مودم ONT

رزرو ip

dhcp ip static
dhcp ip static

این کار در صورتی جواب می دهد که از dhcp ایپی بگیرد


DMZ در مودم های فیبر نوری

DMZ

Demilitarized Zone

یک شبکه محلی (LAN) را از دیگر شبکه های غیر قابل اعتماد (مثل اینترنت)، جدا می کند.

DMZ برای ایجاد امنیت برای هاست هایی که بیشتر در معرض خطر هستند

DMZ یک لایه امنیتی اضافی برای شبکه ما فراهم می کند، با این روش دسترسی مستقیم هکرها برای سرورهای داخلی و داده ها از طریق اینترنت محدود می کند. هر سرویسی که به کاربران در اینترنت ارائه می شود باید در DMZ قرار گیرد.

DMZ در مودم های فیبر نوری
DMZ در مودم های فیبر نوری
dmz :کاری که می کند می گوید مودم خودش هیچ پکتی را قبول نمی کند در واقع پکت را می دهد به آیپی که ما مشخص کردیم

پورت های فعال و غیر فعال مودم را چطور تشخیص دهیم

پورت های فعال و غیر فعال مودم را چطور تشخیص دهیم
پورت های فعال و غیر فعال مودم را چطور تشخیص دهیم

راه اندازی سرویس FTTH و تنظیمات مودم هواوی hg8245h|مودم ONT


security در مودم ont

برای امنیت بالاتر مودم firewall را می بریم روی حالت medum

firewall=medume مطابق تصویر زیر

security در مودم ont
security در مودم ont

تست ping و tracert در ONT

به تب سیستم تولز system tools رفته و از منوی سمت چپ گزینه Maintenance را انتخاب می کنیم

ping & tracert
ping & tracert

DHCP در مودم ONT

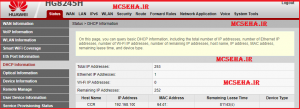

برای اینکه متوجه شویم چه سیستم های چه آیپی های گرفته اند در اولین تب Status کزینه DHCP Information را انتخاب می کنیم

<yoastmark class=

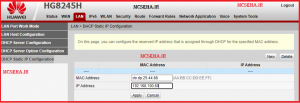

DHCP Static بر روی مودم

<yoastmark class=
