آموزش EtherChannel در سوئیچ سیسکو

آموزش EtherChannel در سوئیچ سیسکو

کانال آموزش شبکه

گروه تخصصی سیسکو

تکنولوژی link aggregation در شبکه یا اترچنل

در دیوایس های سیکسو به عنوان اترچنل شناخته می شود در دیوایس های دیگه باندل یا تجمیع

اترچنل یعنی دوتا پورت گیگ را باندل کنیم و stp کاری با این دوتا پورت نداشته باشد

اترچنل یه جورایی HA هست

قابلیتی ایست که خیلی از مشکلات را حل می کند

مثل

عدم ساپورت دیوایس های bandwidth

و چطور 300 یا 400 مگ را با هم هندل کنیم

اترچنل EtherChannel چندین پورت را در یک گروه قرار می دهد

اترچنل در واقع پهنای باند را زیاد نمی کند ولی ترافیک شبکه ما را نصف میکند این یک نکته مهم است

در صورتی که اکثر شبکه کاران اعتقاد دارند که پهنای باند زیاد تر می شود و سرعت بالاتری دارد و این کاملا اشتباه است EtherChannel در واقع ترافیک را نصف می کند

ما اگر دو تا سوئیچ را کابل بزنیم در همان لحظه spaning tree یا stp میاد وسط در غیر اینصورت لوپ می شود ما اگر بخواهیم این دو تا کابل را یکی کنیم باید EtherChannel کنیم

1- اینترفیس هایی که میخواهیم اترچنل EtherChannel شوند باید ذات و شخصیت یکسانی داشته باشند یعنی ما نمی توانیم fasteternet را با GIGETERNET اترچنل کنیم یعنی باید هر دو آن ها مثل هم باشند

2- ترتیب مهم نیست یعنی 1 و 2 ان طرف هم بهم بخورند نه اصلا ترتیب مهم نیست

دستوراتشون با رنج RANGE است

اترچنل به دو روش یک  منوال  دو داینامیک انجام می شود

روش منوال و روش داینامیک

1-   manual ——–> mode on

2- daynamic——–>negotiation

protocol lagp-lacp

etherchanell
etherchanell

در واقع ۶ تا دسته یا ۶ تا پل می تواند بزند

شماره دسته ها هم مهم نیست

پیش نیاز های Etherchannel

taype same

mode same

duplex auto

maximum 8 port

lacp 16 port but 8 port active

etherchannel not support 10mb/s

سوییچ 1

Switch(config-if-range)#interface range fastEthernet 0/1-2

Switch(config)#channel group2 mode on

Switch(config)#interface port-channel 2

Switch(config)#switchport m trunk

سوییچ 2

Switch(config)#interface range fastEthernet 0/1-2

Switch(config)#channell-group 2 mode on

Switch(config)#interface portchannel-2
Switch(config)#sw mode trunk

بعد از اینکه ما چنل گروپ را فعال کردیم دیگر چیزی به نام اینترفیس نداریم یعنی تبدیل به تبدیل به یک port channel 2 شد

پورت اینترفیس تبدیل به port channel شد

از دستور زیر استفاده کنید

show ip interface brief

ETERCHANNEL اترچنل DTP را قبول ندارد یعنی باید روی سوییچ مقابل هم دستورات را اعمال کنیم

نکات :روی trunk پورت سکیوریتی اعمال نکنید چون ترانک اطلاعات یک vlan را عبور می دهد پورت سکیوریتی را باید روی ورودی ها اعمال کنیم

پورت چنل به روش داینامیک

پروتوکل های اترچنل EtherChannel

PAGP

PORT AGGRECATION PROTOCOL

LACP

PAGP برای شرکت سیسکو می باشد و حداکثر 8 پورت را ساپورت می کند

PORT AGGRECATION PROTOCOL

در واقع یعنی 8 تا کابل داریم که یکی از این کابل ها قطع شد از این 16 یکی جایگذین می شود ولی در PAGP از این 8 تا یکیش قطع شد میشود 7 تا جایگذین ندارد


LACP در مایکروسافت در مبحث NICTEAMING هم استفاده می شود


در اترچنل ما می توانیم پروتوکل ها را تعریف کنیم

نکته :اگر یه طرف PAGP شد باید طرف مقابل هم PAGP باشد

اگر یه طرف LACP باشد باید طرف مقابل هم LACP باشد

به این سناریو توجه کنید

ما می توانیم سوییچ را توی وضعیتی قرار دهیم که بگوییم اگر از طرفی پیشنهاد اترچنل داده شد شما هم اتر چنل شو

این روش در جاهایی کاربرد دارد که سوییچ های زیادی داریم و یا جاهایی که مثلا 4 تا کابل داریم و این 4تا کابل به سوییچ متصل است و اگر این سوییچ از قبل تعریف اترچنل روش فعال نباشه اون کابل هایی که به سرور وصل است بی فایده است از طرف سرور NICMEATING میزنه ولی از طرف سویچ پروتوکلی اعمال نشد LACP

معمولا سویچ هایی که توی اتاق سرور هستند این روش را روی ان ها فعال می کنند

آموزش EtherChannel در سوئیچ سیسکو
آموزش EtherChannel در سوئیچ سیسکو

نکته مهمی که در پروتوکل هاست

در pagp از auto و desirable استفاده می کنیم

و در پروتوکل LACP از از ACTIVE استفاده می کنیم

lacp پروتکلی ایست که اترچنل را تعریف می کند

تفاوتی که دارند یعنی کاری desirable می کنه اکتیو active میکنه

desirable پیشنهاد می دهد و پیشنهاد می گیرد

اگر پروتوکل lacp باشد و از یه سمت پیشنهاد active دهیم برای اترچنل etherchannel ان طرف پیشنهاد را قبول می کند

active هم پیشنهاد می دهد و هم پیشنهاد می گیرد

pasive و auto شبیه بهم هستند فقط پیشنهاد می کیرند

اکتیو ودیزاریبل desirable پیشنهاد می دهند و پیشنهاد می گیرند

هر دو طرف active کردیم

برای pagp هر دو را desirable قرار می دهیم

آموزش EtherChannel در سوئیچ سیسکو به روش داینامیک

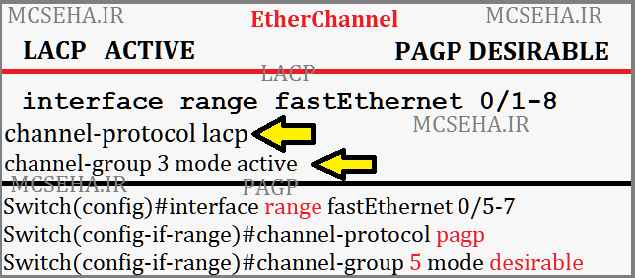

دستوراتی که برای این سناریو باید اعمال کنیم به صورت زیر است

برای سویچ های که پروتوکل lacp اعمال می کنیم

Switch(config)#interface range fastEthernet 0/3-6
Switch(config-if-range)#channel-protocol lacp
Switch(config-if-range)#channel-group 3 mode active

روی سوییچ مقابل هم همین دستورات را میزنیم

Switch(config)#interface range fastEthernet 0/1-4
Switch(config-if-range)#channel-protocol lacp
Switch(config-if-range)#channel-group 4 mode active


برای پروتوکل pagp

Switch(config)#interface range fastEthernet 0/7-10
Switch(config-if-range)#channel-protocol pagp
Switch(config-if-range)#channel-group 5 mode desirable


و در سویچ مقابل

Switch(config)#interface range fastEthernet 0/1-4
Switch(config-if-range)#channel-protocol pagp
Switch(config-if-range)#channel-group 6 mode desirable

دستور  show Etherchannel summary

یک وضعیت کامل از اترچنل را به ما نمایش می دهد


آموزش پورت سکیوریتی

آموزش EtherChannel در سوئیچ سیسکو
آموزش EtherChannel در سوئیچ سیسکو

نکته :وقتی در etherchannel چند پورت رو تبدیل به portchannel میکنید تنظیماتی مثل trunk رو باید روی portchannel بزنید . مثلا :

Switch#show interfaces FAstEthernet 0/1
Sw(config)#interface portchannel (https://t.me/networkadminstrators) 1
Sw(config-if)#switchport mode trunk
