انواع کانکتورها و آداپتورهای فیبر نوری

انواع کانکتورها و آداپتورهای فیبر نوری

انواع کانکتورها و آداپتورهای فیبر نوری

پچ پنل فیبر نوری

محفظه ای است قابل نصب در رک که اتصالات فیبر نوری را نگهداری می کند.

پچ کورد فیبر نوری

برای اتصال بین پچ پنل فیبر نوری و سوئیچ شبکه از پچ کورد استفاده می کنیم. این پچ کورد ها بایستی متناسب با فیبر نوری انتخاب شوند. مثلا پچ کورد سینگل مود برای فیبر سینگل مود و پچ کورد مالتی مود برای فیبر مالتی مود. پچ کورد ها دارای کانکتورهای مختلفی هستند که در کارخانه بر روی آنها نصب شده است . مانند : MT – Rj و LC و SC و ST و VF – 45 . بر حسب کاربرد در برخی پچ کوردها کانکتور های یک سر پچ کورد با سر دیگر متفاوت است، برای مصارف گوناگون مثلا پچ کورد : SC به LC و … پچ کوردها معمولاً دارای قابلیت انعطاف بسیار بالایی هستند و براحتی نمی شکنند. طول این پچ کوردها معمولا 1 ، 2 ، 3 ، 5 و 10 متر می باشد.

انواع مدل کانکتور

مل کانکتور upc و apc
مل کانکتور upc و apc

UPC

مخفف ULTRA PHISICAL CONTACT

APC

ANGELD PHISICAL CONTACT

FLAT

FLAT SURFACE

PC

phisical contact

کانکتورهای فیبر نوری

کانکتور فیبر نوری بر روی فیبر نوری توسط ابزارهای خاص نصب می شود و امکان انتقال داده را به ما می دهد .  انواع این کانکتورها عبارتند از  به دو گروه مالتی مود و سینگل مود نیز تقسیم می شوند.

آداپتور فیبر نوری واسط بین فیبر نوری که کانکتور بر روی آن نصب شده و پچ کورد فیبر نوری می باشد . این آداپتور عموما داخل پچ پنل مخصوص فیبر قرار می گیرد . و انواع مختلف آن متناسب با نوع کانکتور بصورت 2 پورت Duplex یا تک پورت Simplex وجود دارد .

کانکتورهای فیبر نوری SC و LC چیست؟

کانکتورهای فیبر نوری SC
و LC چیست؟

کانکتور فیبر نوری برای اتصالات دستگاه‌های شبکه در اتصال کابل و مراکز داده فیبر نوری به تجهیزات موجود در olt و همچنین در دیوایس های سویچ های سیسکو که توسط ماژول sfp متصل می شوند (برای مثال در تکنولوژی شبکه های FTTH) gponاستفاده می شود

کانکتورهای SC و LC دو کانکتوری هستند که بیشترین استفاده دارند در ftth.

کانکتور SC چیست؟

کانکتور SC یکی از اولین کانکتورهایی بود که به صورت فرول های سرامیکی که وارد شد

کانکتور SC که به عنوان “کانکتور مربع” هم شناخته می شود

و همچنین دارای یک end face کشویی با فرول سرامیکی است

کانکتور SC به دلیل عملکرد خوبی که در بازار فیبر نوری خیلی خوب پاسخگوی نیاز شبکه ها بود و تنها کانکتور ST با آن رقابت داشت. والان کانکتور SC دومین کانکتور دنیا برای کاربردهای پلاریزاسیون می باشد .همچنین این کانکتور برای کاربردهای انتقال داده های مخابراتی و از راه دور، شامل شبکه نقطه به نقطه ptp یا point to point و شبکه های نوری پسیو (passive optical networking) بسیار مناسب هست .

کانکتور sc ضخامتش بیشتر از lc است

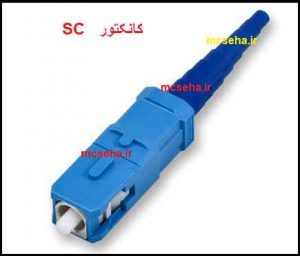

کانکتور sc

کانکتور sc

کانکتور SC فیبر نوری
Fiber Optic SC

کانکتور sc به صورت کشویی است


کانکتور LC چیست؟

کانکتور lc جاگذین کانکتور sc است

این کانکتور توسط کمپانی LUCENT ساخته شده است

و یک کانکتور متراکم می باشد کانکتور LC از یک بست 1.25 تشکیل شده است DUBLEX این کانکتور به اندازه ی SC می باشد و در شبکه های فیبر نور داخلی LAN استفاده می شود

کانکتور LC
کانکتور LC
کانکتور LC
کانکتور LC

این کانکتور در ایران خیلی محبوبیت دارد و ویژگی این کانکتور LC این است که دارای قفل است و به راحتی از جای خود بیرون نمی آید. کانکتور LC در دو

مدل تکی و دوقلو DUPLEX موجود است. کاربرد این کانکتور در رک و همچنین شبکه های داخلی است.

برای اموزش های بیشتر روی لینک زیر کلیک کنید

کانال آموزش شبکه های کامپیوتری

روش اتصال به سوئیچ از طریق TELNET

تکنولوژی multimode و single mode

دوتا تکنولوژی فیبر نوری داریم یکی multimode و یکی single mode

multimode

single mode برای مسافت های طولانی به کار می رود و گران قیمت هستند

multimode

برای مسافت های کم تا 2 کیلومتر هستند و برای داخلی ها از مالتی مد استفاده می شود

ز

خود کابل فیبر هم خیلی مهم است on2-on3-on4

ON2

ز

10 GB را ساپورت نمی کند

ON3

10 GB را ساپورت می کندو تا فاصله 120 متر 40 گیگ را هم ساپورت می کند
