یکی از راه های اتصال به سوئیچ و روتر های سیسکو استفاده از پورت کنسول است

کابل کنسول چیست

کابل کنسول یک کابل آبی رنگ است در مدل های قدیمی سیسکو یک سر آن سوکت rj45 و یک سر ان پورت سریال کامپیوتر که به آن db9 می گویند

کابل کنسول
کابل کنسول سری قدیم

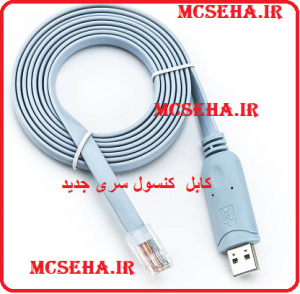

کابل کنسول سری جدید
کابل کنسول سری جدید

که باید به یک پورت سریال com 1 یا com2 یا… متصل کرد

پس برای اتصال به سویچ سیسکو باید از کابلی استفاده کنیم که usb را به سریال تبدیل کرد

نکته : بعضی از اداپتور ها با سیستم عامل هماهنگی ندارد

در سری های جدید تجهیزات سیسکو دیگر کابل یا اداپتوری برای تبدیل سریال به usb وجود ندارد

کابل های جدید فقط به شکل usb است

سرعت محصولات سیسکو از جمله سوئیچ

سرعت محصولات سیسکو به صورت پیش فرض 9600 است

از این سرعت ها هم می توانیم استفاده کنیم

1200-2400-4800-9600-19200-38400-57600-115200 بیت بر ثانیه bit/s

توجه کنید در هنگام بوت شدن سیستم عامل ios اگر کارکتر های نامعلومی دیدید یعنی اشکال در سرعت baud rate دارد


اتصال به سوئیچ سیسکو از طریق پورت کنسول

برای اتصال به سوییچ مراحل زیر را انجام دهید

کابل کنسول را که rj 45 است را به سوییج متصل کنید و با استفاده از تبدیل usb را به سیستم متصل کنید

وارد قسمت Device Manager ویندوز شوید

و ببینید پورت com شما چند است

اتصال به سوئیچ سیسکو از طریق پورت کنسول
اتصال به سوئیچ سیسکو از طریق پورت کنسول

device manager

برنامه putty را باز کرده و تب session تیک سریال را فعال کنید با سرعت 9600 و شماره com را وارد کنید

اتصال به سویچ از طریق putty
اتصال به سویچ از طریق putty

حالا تب serial را انتخاب کنید

و parity و flow control را برابر NONE قرار دهید

اتصال به سوئیچ سیسکو از طریق پورت کنسول
اتصال به سوئیچ سیسکو از طریق پورت کنسول

حالا بر روی دکمه open در putty کلیک کنید تا ios بوت شود و وارد محیط کامندی شویید

محیط Command Line Interfac

username
username

یوزر نیم پیش فرض cisco است

cisco
cisco

و پسورد پیش فرض سیسکو cisco است

cisco
cisco

برای آموزش های بیشتر وارد کانال آموزشی شبکه و امنیت شویید

پسورد گذاشتن روی پورت کنسول

اتصال به سوییچ سیسکو از طریق telnet

اتصال به سوییچ سیسکو از طریق ssh

کابل کنسول فقط برای مدیریت تجهیز است
