آموزش ریست کردن روتر میکروتیک

آموزش ریست کردن روتر میکروتیک

برای یک ادمین شبکه اولین برخورد با دیوایس میکروتیک شناخت دستگاه است و مشخصات آن است (مثلا روتر برد 750) به این صورت است : اولین عدد: بیانگر سری ساخت(7) / دومین عدد:تعداد کارت شبکه(5) / سومین عدد: وایرلس دارد یا نه( 0 ) را نشان می دهد


اگر یک روتر میکروتیک دارید و از تنظیمات اولیه آن اطلاع ندارید یا پسورد روتر خود را فراموش کرده اید و یا می خواهید روتر خود را مجددا کانفیگ نمایید. باید بدانید که عمل ریست، reset باعث پاک شدن تمامی تنظیمات برروی روتر می شود

و روتر را به تنظیمات اولیه کارخانه بر می گردانداین آموزش را دنبال کنید

برای ریست کردن روتر میکروتیک دو روش وجود دارد

روش اول نرم افزاری و روش دوم سخت افزاری

ریست روتر برد به صورت نرم افزاری winbox

نرم افزار را با استفاده از کلید Run، اجرا کرده و بر طبق شکل زیر، از قسمت Connect To برروی کلیدی که مشخصه … دارد، کلیک کنید، لیست IP و مک آدرس، روترهای موجود نمایش داده شود برروی آدرس MAC کلیک کرده و روی کلید Connect کلیک کنید.

اجرا نرم افزار میکروتیک winbox
اجرا نرم افزار میکروتیک
اتصال به روتر میکروتیک
اتصال به روتر میکروتیک

آموزش ریست روتر میکروتیک

Reset کردن یا انجام تنظیمات مجدد برروی روتربرد میکروتیک برای ریست نرم افزاری روتر میکروتیک

در winbox از منوی system گزینه reset configuration را کلیک کنید

reset configuration

آموزش ریست کردن سخت افزاری روتر میکروتیک

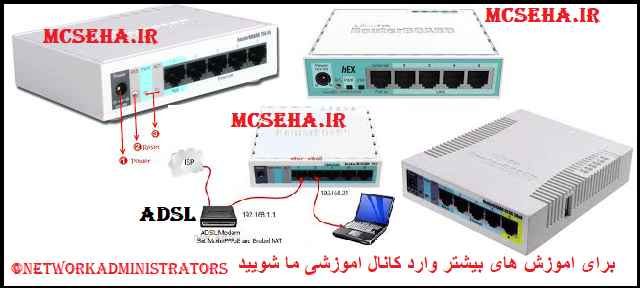

به فلش قرمز رنگ که در تصویر زیر مشخص شده توجه کنید. قسمتی تحت عنوان Reset Panel که با فلش شماره 2 مشخص کردیم، محل ریست reset کردن روتربرد است . برای ریست reset دستگاه، مراحل زیر را به ترتیب انجام دهید

آموزش ریست کردن روتر میکروتیک
آموزش ریست کردن روتر میکروتیک

توجه کنید قبل از اینکه روتر خود را به برق متصل کنید، یک میله یا سوزن ته گرد یا یک وسیله باریک را برروی محل Reset قرار داده و دکمه ریست را فشار دهید و به همان حالت نگه دارید

آموزش ریست روتر میکروتیک

برای ریست کردن روتر بوسیله اتصال کوتاه از یک پنسخ یا سوزن ته گرد استفاده کنید

1- روتر router را خاموش کنید

2- مطابق تصویر بین دو پایه یک اتصال کوتاه ایجاد کنید.(بوسیله یک رسانا مثلا پیچ گوشتی یا پنسخ)

3- روتر router board را روشن کنید و منتظر باشد تا چراغ چشمک زن ثابت شود .

4- پنسخ را بردارید و منتظر بمانید تا روتر بوق بزند.

5- روتر را مجددا خاموش و روشن کنید

ریست سخت افزاری میکروتیک
ریست سخت افزاری میکروتیک
reset routerbord
reset routerbord

در همان وضعیت دوشاخه روتر Router را به برق بزنید چراغ های PWR و ACT روشن خواهند شد.

3-چند ثانیه صبر کنید چراغ ACT شروع به چشمک زدن می کند. بعد از اینکه حالت چشمک زن چراغ ثابت شده دکمه ریست را آزاد کنید. و روتر شما به تنظیمات اولیه بر می گردد.

موارد گفته شده برای روترهای سری 700 و همچنین سری 900 میکروتیک است و در سری روتر های دیگر نحوه ریست آن ها متفاوت است


آموزش ریست کردن روتر میکروتیک

اگر شبکه ای با ساختار زیر را راه اندازی کنیم.

راه اندازی یک شبکه با میکروتیک
راه اندازی یک شبکه با میکروتیک

کابل شبکه خود را به یکی از پورت های شماره ۲ تا ۵ متصل می کنیم و در اینجا می خواهیم تنظیمات را بر روی روتربرد router board مدل RB750GL میکروتیک .انجام دهیمو در تنظیمات اولیه دستگاه، رول های فایروالی تعریف شده اند که نمی توان از طریق پورت ۱ حتی از طریق آدرس مک MAC به روتر متصل شد

آموزش ریست کردن روتر میکروتیک

بعد از اتصال کابل شبکه به پورت روتر از طریق نرم افزار Winbox به روتر متصل می شویم و در صورتی که نرم افزار Winbox را برروی سیستم خود ندارید، می توانید آن را از طریق سایت میکروتیک دانلود کنید و یا IP پیش فرض روتر را که ۱۹۲٫۱۶۸٫۸۸٫۱ می باشد در مرورگر خود وارد کرده و نرم افزار Winbox را دانلود کنید.

بعد از ورود به محیط میکروتیک، یک پیام مبنی بر پاک کردن تنظیمات کارخانه مشاهده می کنید. برروی کلید Remove Configuration کلیک کنید و روتر را Reboot می شود و لازم است مجددا به همان روش قبل از طریق Winbox به روتر متصل شویم .ا کلیه تنظیمات پیش فرض پاک شده اند و می توانید تنظیمات مورد نظر خود را برروی روتر router board اعمال کنید.

آموزش ریست کردن روتر میکروتیک

remove configuration
remove configuration

ساختار شبکه در این پروژه پورت 1 روتر را با کابل شبکه به مودم و پورت 2 را به سوییچ که مرتبط با شبکه LAN داخلی است، متصل می کنیم . و با توجه به شبکه ای که قرار است ایجاد کنیم شروع به کانفیگ اولیه میکروتیک mikrotik می کنیم همانطور که گفتیم کابل های شبکه به ترتیبی که در بالا گفتم، به پورت های میکروتیک متصل شده باشند، می توان برای راحتی در تشخیص پورت های اینترفیس ها خود را نامگذاری کنید برروی منوی Interfaces که در تصویر زیر نشان داده شده کلیک کرده و نام ether1 و ether2 را با کلیک روی نام اینترفیس به اسامی WAN و LAN تغییر دهید، به این ترتیب اینترفیس ها به اسامی گفته شده نامگذاری می شوند.

interface name
interface name

بعد از تغییر نام طبق پروژه به هر اینترفیس، IP Address آن را اختصاص می دهیم. برای این کار دو روش وجود دارد:

1. نوشتن Scriptاز طریق فهرست قابلیت های میکروتیک mikrotik، برروی گزینه New Terminal کلیک کنید در پنجره باز شده Script زیر را وارد کنید.

admin@MikroTik]ip address add address=172.25.25.233/25 interface=WAN-ether1] admin@MikroTik] ip address add address=192.168.1.1/24 interface=LAN-ether2]

بعد از اتصال به میکروتیک از طریق winbox، در منوی اصلی به مسیر IP Address رفته در پنجره نمایش داده شده بر روی مشخصه + کلیک کنید.در قسمت Address، آدرس IP شبکه WAN خود را به همراه Subnet آن مطابق شکل وارد کنید و از قسمت ، اینترفیسی Interface که به مودم متصل شده را نتخاب نمایید.

آموزش ریست کردن روتر میکروتیک

config basic
config basic
ip address mikrotic
ip address mikrotic

IP آدرس شبکه LAN را نیز به ترتیب بالا اضافه کنید.

config basic mikrotik
config basic mikrotik

آموزش ریست کردن روتر میکروتیک

بعد از تنظیمات برای اینکه کاربران بتوانند به اینترنت دسترسی داشته باشند باید یک NAT Rule ایجاد کنیم.

روش کار به این صورت است که در منوی اصلی به مسیر IP -> Firewall رفته و در تب NAT بر روی مشخصه + کلیک کنید. در پنجره NAT Rule در قسمت Chain گزینه srcnat و در تب Action از فیلد آبشاری، گزینه masquerade را انتخاب می کنیم

config basic mikrotik
config basic mikrotik
config basic
config basic

شما نیاز دارید که تمام درخواست هایی که به سمت اینترنت می روند را Rout روت کنید. بنابراین به مسیر IP -> Route رفته و یک Default Route مطابق شکل زیر ایجاد می کنیم . توجه داشته باشید IP: 172.25.25.254 آدرس گیت وی شبکه WAN در این پروژه می باشد.

mikrotik router board
mikrotik router board
mikrotik
mikrotik

کانال آموزش شبکه

زمانی که یک روتر رو برای اولین بار کانفیگ می کنیم و بعد از تنظیمات دیدید که روتر به نحوه احسن کار نمی کند و نمی تواند سرویس دهد برای این کار از ریست نرم افزاری از داخل روتر رو انجام دهید به این صورت که از منو system گزینه reset configuration رو انتخاب و گزینه no Default را زده و بعد گزینه ریست را انتخاب کنید
