آموزش اکتیو و پسیو شبکه

کابل شبکه

آموزش اکتیو و پسیو شبکه
کانال آموزش شبکه

اکتیو به تجهیزاتی که به برق متصل میشوند اکتیو Active میگویند مثل سویچ و روتر و هاب و دلینک و به تجهیزاتی که به برق متصل نمیشوند پسیو میگویند مثل داکت سوکت و رک و ..

اکتیو در شبکه

دوربین های مداربسته – دیجیتال و آنالوگ (IP Camera)

انواع Print Server

تجهیزات شبکه های بی سیم (Wireless) و Bluetooth

انواع تجهیزات ویدئو کنفرانس ( IP Surveillance/ Internet Video Conferencing)

انباره های ذخیره سازی (NAS – (Network Attached Storage

تجهیزات فیبر نوری (Fiber Optic Media Converter)

 راه اندازي ارتباط امن بين نقاط مختلف بصورت VPN

انواع مودم دیجیتال و ADSL

انواع کارت شبکه (10/100/1000)

انواع درگاه و روتر پیشرفته (Advanced Router / Multi-Homing Security Gateway)

انواع سوئیچ های KVM

تجهیزات IP Power Management

انواع سوئیچ های خانگی و صنعتی

تجهیزات Power Line Communication – PLC

تجهیزات L4-L7 Ethernet Devices

· راه اندازي سرويس هاي مايكروسافت و لينوكس

راه اندازي Domain

پسیو passive در شبکه

مانند کابل داکت و کیستون و رک و سوکت

داکت/ترانک:

در ساختمان هایی که به صورت توکار کار نشده اند باید از داکت استفاده کنیم

داکت از جنس پلاستیک بوده و برای عبور کابل برق و شبکه می باشد

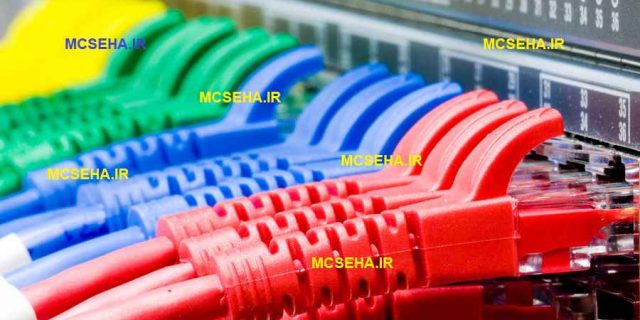

کابل شبکه یا LAN

کابل شبکه LAN
کابل شبکه LAN

دانلود فیلم اموزشی سوکت کابل تلفن و شبکه

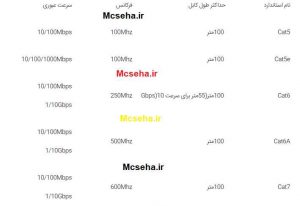

کابل شبکه از 8 تا رشته سیم مسی تشکیل شده است و این کابل ها بر اساس استاندارد مختلفی ایجاد شده است و تنها فرق بین این کابل ها سرعت عبوری آن هاست

نام استاندارد این کابل ها cat5 , cat5e ,cat6,cat 6A , CAT7 میباشد

کابل شبکه

انواع کابل شبکه

انواع کابل شبکه
انواع کابل شبکه

سوکت شبکه RJ45

سوکت شبکه RG45 هست یک سوکت هشت پین هست که هشت رشته سیم در آن قرار میگیرد و به کامپیوتر و سویچ و روتر متصل میشود

برای استفاده از این کابل ها از دو استاندارد استفاده میکنیم استاندارد T568 A و T568 B که از استاندارد  A خیلی کم مورد استفاده قرار میگیرد چون  منسوخ شده است و  از سال 2000 به بعد استاندارد B مورد استفاده شبکه کاران می باشد و در ایران 98 درصد از استاندارد B استفاده میکنند و همینطور در کشور کانادا  هم از استاندارد B استفاده میشود

ترتیب رنگ بندی سوکت شبکه

ترتیب رنگ در سوکت RJ45 بسیار مهم اشت و در صورتی که در رنگ بندی سوکت RJ45 ترتیب رعایت نشود ارتباط شبکه به وجود نخواهد آمد پس ترتیب رنگ بندی خیلی مهم است

جدول رنگ بندی کابل های شبکه و سوکت RJ-45  کلاس های: A و B
جدول رنگ بندی کابل های شبکه و سوکت RJ-45 کلاس های: A و B
جدول رنگ بندی کابل های شبکه و سوکت RJ-45  کلاس A
جدول رنگ بندی کابل های شبکه و سوکت RJ-45 کلاس A

برای اموزش های بیشتر و فهمیدن کامل سوکت شبکه می توانید فیلم آموزشی زیر را دانلود کنید و هر جا هم مشکلی داشتید با ادمین میتوانید در ارتباط باشید روی کلمه ادمین کلیک کنید

دانلود فیلم اموزشی سوکت کابل تلفن و شبکه

واژه قسان در سوکت شبکه

دو نکته کنکوری برای سوکت زدن یکی واژه قسان است که شما باید حفظ کنید قسان به معنای رنگ های اصلی شبکه است قهوه ای سبز ابی نارنجی و این چهار رنگ رنگ های اصلی شبکه هستند و و واژه قاسن سیم های دو رنگ هستند سفید قهوه ای و سفید ابی و سفید سبز و سفید نارنجی که سیم های دو رنگ در پایه های فرد جایگزاری میشوند شماره 1 و 3 و 5 و 7

کیستون شبکه

کیستون قسمت مادگی است  برای اتصال سوکت های RJ 45 می‌باشد. این کیستون درون نودهای شبکه و یا پچ پنل ها قرارمی گیرد.

آموزش اکتیو و پسیو شبکه

رک

رک محل قرارگرفتن  ، سرور، سوئیچ و روتر، فایروال و دلینک و پچ پنل ها می‌باشد

واحد اندازه گیری  رک ها  یونیت هست و فاصله بین هر یونیت 44.45 میلی‌متر است .

 انواع رک ها :رک های 6 یونیت، 9 یونیت و 12 یونیت قابل‌ نصب روی دیوار و رک‌های 16 یونیت تا 42 یونیت رک‌های ایستاده هستند که روی پایه و چرخ قرار می‌گیرند.


سوئیچ در شبکه

برای ارتباط بین کامپیوتر ها در یک شبکه از سویچ استفاده میکنیم

سویچ نیاز به کانفیگ دارد و یه سری دستگاه ها هستند که UNMANAGE هستند یعنی نیاز به
کانفیگ ندارند

مثل بعضی دستگاه های DLINK

روتر در شبکه

روتر دستگاهی ایست که وقتی دو تا شبکه داریم که در یک رنج ایپی نیستند و نمی توانند با هم ارتباط برقرار کنند در این شرایط از دستگاهی به نام روتر استفاده میکنند تا بتوانند شبکه هایی که در یک نتورک نیستند با هم دیگر ارتباط برقرار کنند


دانلود فیلم اموزشی سوکت کابل تلفن و شبکه
