مشکل Err-Disabled در سوئیچ های سیسکو
هر سوئیچ یک سری packet تحت عنوان keepalive به تمام پورتها ( به استثنای پورتهای فیبر و Uplink) می فرستد. سوئیچ این کار را برای تشخیص وجود دیوایس در آن اینترفیس انجام می دهد. و اگر این keepalive packet ها به خود سوئیچ برگردد به هر دلیلی , سوئیچ آن پورت را به حالت err-disabled می برد
این خطای loopback وقتی اتفاق می افتد که پکتِ keepalive توی یه حلقه بسته ای گیر میکند
سوئیچ به صورت پیش فرض از تمام پورت هاش بسته keepalive رو ارسال میکنه و یه دستگاه دوباره بسته ها رو به اینترفیس سوئیچ برمیگرداند.
معمولا این اتفاق به این خاطر می افته که loop منطقی از طریق stp بلاک نمیشه و اینترفیس فرستنده که همون سوئیچ است مجدد پکت های keepalive رو که بیرون فرستاده بود دریافت میکنه و سریعا سوئیچ اینترفیس رو غیرفعال میکنه. این پیغام هم برای این ظاهر میشه که پکت keepalive توی یه لوپ برگشتی اتفاق می‌افتد که پورت ارسال کننده دوباره پکت رودریافت میکنه و تعریف بهتر یه سرگیجه برای سوئیچه
حل مشکل این روش
keepalive در دستگاه های سیسکو به منظور اطلاع صحت کارکرد مدارهای فیزیکی ارسال می شوند. درواقع با ارسال این پیام ها دستگاه سمت مقابل ( : اینترفیس ، سوئیچ ، روتر و … ) می داند که مدار ارتباطی بین آن ها همچنان کار می کند یعنی ارتباط دارد یا خیر
1. غیرفعال کردن Bpduguard بر روی اینترفیس
2. غیرفعال کردن portfast بر روی اینترفیس
3. آپدیت فریمور سوئیچ
بعضی از پورت های سوییچ به صورت ناگهانی خاموش می شوند
بعضی وقت ها سوئیچ چند تا از پورت ها را برای محافظت بیشتر به حالت disable می برد
ولی در بیشتر مواقع یک مشکل و colision رخ دهد پورت به حالت disable می رود

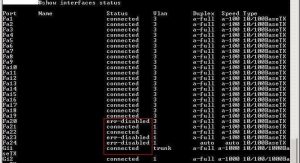

show interface gi1/0/23 status
اگر سوئیچ زیر یک دکل بلند نصب شده باشد و یا اگر از poe های نامرغوب استفاده می کنید حتما دچار چنین مشکلی میشوید
error disable پیش فرض روی سوییچ ها فعال است
برای غیر فعال سازی از دستور زیر استفاده می کنیم
no error disable cous all
مشکل Err-Disabled در سوئیچ های سیسکو
دیوایس ها باید دارای speed و duplex یکسان باشد
1-عدم تنظیمات صحیح etherchannel
%SPANTREE-2-CHNL_MISCFG: Detected loop due to etherchannel misconfiguration of Gi4/1
2-عدم رعایت duplex
. امااین خطا زمانی صورت می گیرد که دو طرف نتوانند بر روی یک duplex به توافق برسند
3-BPDU port gaurd
برای رفع خطای err-disabled که به این علت بوجود آمده است. شما باید portfast switching را غیر فعال کرده و یکبار اینترفیس را shut و no shut کنید
interface fastethernet fa 0/1
spanning-tree portfast disable
shutdown
no shutdown
4- UDLD
یعنی میان این دو سوئیچ دستگاه دیگری قرار دارد
5-Link-flap error
وقتی که یک اینترفیس به صورت مداوم قطع و وصل شود اصطلاحا به آن Link-flap error می گویند.
6-Loopback error
7-Port security violation
8-L2pt guard
9-Incorrect SFP cable
10- 802.1x Security Violation
ip tcp keepalive interval 23
مشکل Err-Disabled در سوئیچ های سیسکو
errdisable recovery couse bpdugurd
errdisable recovery interval 30
sh err-disable recovery
err disable
err disable
interface gigabitethernet 1/0/24
spanninig tree portfast
errdisable recovery couse psecure -violation
err disable recovery interval 30
err disable recovery couse all
err disable recovery interval 30
sh interface gigabitethernet/0/48
با سلام
یک ساختمان سه طبقه رو با توپولوژی استار شبکه کردم.تو هر طبقه یک سوییچ قراردادم و در طبقه سوم یک سوییچ core قراردادم که آنها رو به هم وصل کنه.مشکل اینجاست که یکی از سوییچ های طبقات لینک backbone مربوط بهش هرچند وقت یک بار قطع میشه.درصورتی که در همون لحظه که تستر شبکه رو وصل میکنم ارتباط داره ، و بعد از زدن تستر اون رو به سوییچ میزم ارتباط برقراره
